該流量儀配備十分經濟的變送器，耐受的介質溫度

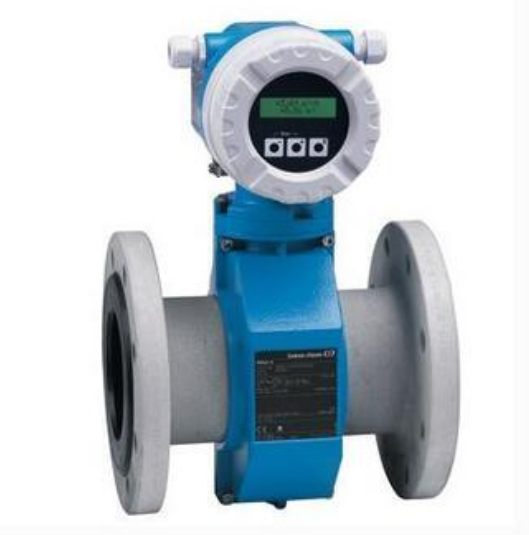

Promag P傳感器被廣泛用于各種要求的行業。結合滿足基本應用并能夠直接集成的Proma 10型變送器， Promag 10P適用于化學工業和高溫、腐蝕性介質測量的過程應用。它是客戶大限度降低成本的優選解決方案。Promag 10H有一體型和分體型可選。

優勢

運用廣泛 - 具備多種接液材質

節能型流量測量 - 橫截面與管道一致，無壓損

免維護 - 無可動部件

經濟 - 為簡便運用和直接集成設計

操作安全 - 顯示模塊提供簡單易讀的過程信息

完全符合行業標準-IECE/EN/NAMUR

應用領域

雙向測量原理不受壓力、密度、溫度和粘度的限制

致力于化工和過程應用中腐蝕性和高溫介質測量

儀表特性

公稱直徑：max. DN 600 (24")

常用過程連接

PTFE 內襯

兩行顯示，按鍵操

一體化型或分離型

HART

特征和規格

產品標題

高溫型流量計，搭配經濟型變送器使用。用于化工及過程應用中的高溫、腐蝕性介質測量的流量計。

傳感器特點

應用廣泛：提供多種接液部件材料。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。公稱口徑：大DN 600 (24")。所有通用過程連接。

變送器特點

使用經濟：適用于簡單應用，直接集成。操作安全：顯示模塊提供簡單易讀的過程信息。完全符合行業標準：IEC/EN/NAMUR。兩行顯示，按鍵操作。提供一體式或分體式儀表。

公稱口徑范圍

DN 15...600

1/2"...24"

接液部件材質

內襯：PTFE

電極：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、鉭、鉑、

鈦、雙相鋼Duplex 1.4462 (UNS S31803)

測量變量

體積流量

大測量誤差

體積流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)

測量范圍

4 dm3...9600 m3/h (0.5...44000 gal/min)

大過程壓力

PN40

Cl. 300

JIS 20K

AS 2129 Table E

介質溫度范圍

–40...+130 °C (–40...+266 °F)

環境溫度范圍

–40...+60 °C (–40...+140 °F)

傳感器外殼材質

DN 15...300 (?...12")：鋁合金AlSi10Mg涂層

DN 350...600 (14...24")：碳鋼，帶保護漆涂層

變送器外殼材質

粉末壓鑄鋁

防護等級

標準：IP 67 (Type 4X)，適用變送器和傳感器

可選：IP 68 (Type 6P)，適用分體式傳感器

顯示/操作

兩行顯示，按鍵操作

通過現場顯示單元和調試軟件設置

輸出

4...20 mA HART（有源）

脈沖/開關量輸出（無源 ）

輸入

無

數字通信

HART

電源

11...40 VDC

85...250 VAC（45...65 Hz）

20...28 VAC（45...65 Hz）

防爆認證

FM

CSA

產品安全性

CE認證、C-tick認證、EAC認證

計量認證和證書

在認證標定裝置上標定（符合ISO/IEC 17025標準）

壓力認證和證書

PED

電磁流量計 10P1F, DN150 6"

電磁流量計 10P1H, DN100 4"

電磁流量計 10P1Z, DN125

電磁流量計 10P25, DN25 1"

電磁流量計 10P2F, DN250 10"

電磁流量計 10P2H, DN200 8"

電磁流量計 10P32, DN32

電磁流量計 10P3F, DN350 14"

電磁流量計 10P3H, DN300 12"

電磁流量計 10P40, DN40 1 1/2"

電磁流量計 10P4F, DN450 18"

電磁流量計 10P4H, DN400 16"

電磁流量計 10P50, DN50 2"

電磁流量計 10P5H, DN500 20"

電磁流量計 10P65, DN65

電磁流量計 10P6H, DN600 24"

電磁流量計 10P80, DN80 3
